Разрабатываемая конструкция предназначена для сохранения в процессе натурных испытаний специализированного вычислителя информации. Блок должен быть совместим как механически, так и электрически с ячейкой специализированного вычислителя АЦП-079-03 и встраиваться в уже готовое изделие А-079, либо А-079-01. На рисунке 1.2 представлен эскиз ячейки специализированного вычислителя АЦП-079-03.

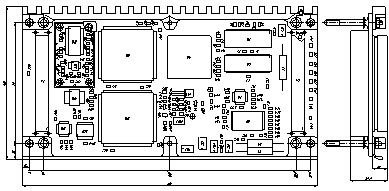

Рисунок 1.2 – Эскиз ячейки специализированного вычислителя АЦП-079-03

Ячейка АЦП-079-03 состоит из многослойной печатной платы размером 180´90 мм, шести фиксированных точек, через которые при помощи винтов осуществляется крепление ячейки, и двух сигнальных разъемов Х1 и Х2 – типа ESQT-130-02-G-Q-368 с направляющими ATS-30-Q.

В таблицах 1.5 и 1.6 представлены контакты разъемов Х1, Х2 и соответствующие им сигналы.

Таблица 1.5 – Разъем Х1

Контакт

Цепь

Контакт

Цепь

Контакт

Цепь

1

Корпус

9

ГД12

17

ТМ НРВ

2

Корпус

10

ГД1

18

УПР АРУ

3

Корпус

11

ГД2

19

УПР АР

4

Корпус

12

-

20

ТМ АР

5

ГД13

13

Корпус

21

ТМ АРУ

6

ГД0

14

Корпус

22

-

7

-

15

Корпус

23

-

8

-

16

Корпус

24

-

25

Корпус

51

Корпус

77

Корпус

26

Корпус

52

Корпус

78

Корпус

27

Корпус

53

ТМ Видео 2

79

Корпус

28

Корпус

54

INITM5

80

Корпус

29

ГД15

55

INITM4

81

Импульс мод. 1

30

ГД3

56

ТМ Видео 1

22

Импульс мод. 2

31

ГД4

57

INITM2

23

ВИ1

32

ГД11

58

INITM3

84

ВИ2

33

ГД7

59

INITM1

85

Корпус

34

ГД14

60

INITM0

86

Корпус

35

ГД5

61

Корпус

87

Корпус

36

ГД10

62

Корпус

88

Корпус

37

Корпус

63

Корпус

89

ГД8

38

Корпус

64

Корпус

80

ГД6

39

Корпус

65

Сброс КО

91

ГД9

40

Корпус

66

Запись

92

-

41

ТМХ1

67

-

93

Корпус

42

ТМХ2

68

-

94

Корпус

43

ТМХ3

69

А3

95

Корпус

44

ТМХ4

70

10МНZ

96

Корпус

45

Моделиро-вание

71

-

97

ИЗ2

46

-

72

-

38

КАПРМ

47

ТМХ5

73

А1

99

Мод. АМ

48

ТМХ0

74

А2

100

Резерв

49

Корпус

75

Выход КО

101

ФМ2

50

Корпус

76

Чтение

102

ФМ1

103

КАПП

109

ИЗ1

115

КЧ2

104

ВСК

110

КАПРМ1

116

КЧ1

105

Корпус

111

КАПРМ2

117

Корпус

106

Корпус

112

АМ

118

Корпус

107

Корпус

113

КЧ4

119

Корпус

108

Корпус

114

КЧ3

120

Корпус
