Естественный и поляризованный свет. Способы поляризации света. Закон Малюса. Закон Брюстера

Страница 3

Как уже рассматривалось, обыкновенные лучи распространяются в кристалле по всем направлениям с одинаковой скоростью v0 = c/n0, а необыкновенные - с разной скоростью vв =с/nв. (в зависимости от угла между вектором Е и оптической осью). Для луча, распространяющегося вдоль оптической оси, n0 = ne, v0 = ve т. е. вдоль оптической оси существует только одна скорость распространения света. Различие в ve и vв для всех направлений, кроме направления оптической оси, и обусловливает явление двойного лучепреломления света в одноосных кристаллах.

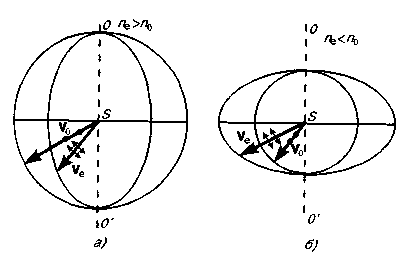

Допустим, что в точке S внутри одноосного кристалла находится точечный источник света. На рис. 3 показано распространение обыкновенного и необыкновенного лучей в кристалле (главная плоскость совпадает с плоскостью чертежа, ОО' - направление оптической оси).

Рис. 3

Волновой поверхностью обыкновенного луча (он распространяется с v0 = const) является сфера, необыкновенного луча (ve ¹ const) - эллипсоид вращения. Наибольшее расхождение волновых поверхностей обыкновенного и необыкновенного лучей наблюдается в направлении, перпендикулярном оптической оси. Эллипсоид и сфера касаются друг друга в точках их пересечения с оптической осью ОО', Если то ve < vо (nе > no), эллипсоид необыкновенного луча вписан в сферу обыкновенного луча (эллипсоид скоростей вытянут относительно оптической оси) и одноосный кристалл называется положительным (рис. 279, а). Если ve > v0 (ne < n0), то эллипсоид описан вокруг сферы (эллипсоид скоростей растянут в направлении, перпендикулярном оптической оси) и одноосный кристалл называется отрицательным (рис. 3, б). Рассмотренный выше исландский шпат относится к отрицательным кристаллам.

Призма Николя

Схема действия призмы Николя. Призма Николя (сокр. николь) - поляризационное устройство, в основе принципа действия которого лежат эффекты двойного лучепреломления и полного внутреннего отражения.

Устройство изобрёл Уильям Николь в 1820 г.

Призма Николя представляет собой две одинаковые треугольные призмы из исландского шпата, склеенные тонким слоем канадского бальзама. Призмы вытачиваются так, чтобы торец был скошен под углом 68° относительно направления проходящего света, а склеиваемые стороны составляли прямой угол с торцами. При этом оптическая ось кристалла (AB) находится под углом 64° с направлением света.

Апертура полной поляризации призмы составляет 29°. Особенностью призмы является изменение направления выходящего луча при вращении призмы, обусловенное преломлением скошенных торцов призмы. Призма не может применяться для поляризации ультрафиолета, так как канадский бальзам поглощает ультрафиолет.

Принцип действия:

Свет с произвольной поляризацией, проходя через торец призмы испытывет двойное лучепреломление, расщепляясь на два луча - обыкновенный, имеющий горизонтальную плоскость поляризации (AO) и необыкновенный, с вертикальной плоскостью поляризации (АE). После чего обыкновенный луч испытывает полное внутреннее отражение о плоскость склеивания и выходит через боковую поверхность. Необыкновенный беспрепятственно выходит через противоположный торец призмы.

Применение:

Призма Николя находит своё применение наряду с прочими поляризационными устройствами в различных областях науки и техники, хотя подавляющей частью они ныне заменены на более технологичные.

До появления дешёвых поляроидных плёнок призма Николя использовалась для просмотра стереофотографий, проецируемых на экран (предложено Андертоном в 1891 г. [1]).

Закон Малюса

- зависимость интенсивности линейно-поляризованного света после его прохождения через поляризатор от угла \varphiмежду плоскостями поляризации падающего света и поляризатора.

I=I_{0}\cos^2\vartriangle\varphi

где I0 - интенсивность падающего на поляризатор света, I - интенсивность света, выходящего из поляризатора.

Установлен Э.Л. Малюсом в 1810 году.

Свет с иной (не линейной) поляризацией может быть представлен в виде суммы двух линейно-поляризованных составляющих, к каждой из которых применим закон Малюса. По закону Малюса рассчитываются интенсивности проходящего света во всех поляризационных приборах, например в поляризационных фотометрах и спектрофотометрах. Потери на отражение, зависящие от \varphiи не учитываемые законом Малюса, определяются дополнительно.

Закон Брюстера

- закон оптики, выражающий связь показателя преломления с таким углом, при котором свет, отражённый от границы раздела, будет полностью поляризованным в плоскости, перпендикулярной плоскости падения, а преломлённый луч частично поляризуется в плоскости падения, причем поляризация преломленного луча достигает наибольшего значения. Легко установить, что в этом случае отраженный и преломленный лучи взаимно перпендикулярны. Соответствующий угол называется углом Брюстера.
