Гашение электрических дуг в цепях постоянного тока

Страница 3

Если же мы подключаем к дуговому промежутку сопротивление r, имеющее вольтамперную характеристику в виде прямой общий ток в цепи i должен складываться из токов дуги и шунта, т. е.

Кривая напряжения на дуге в функции общего тока 2 (рис. 8.8) лежит существенно выше, чем кривая напряжения на дуге без шунта 1. Таким образом, процесс гашения происходит значительно быстрее, и наибольший пик напряжения на дуге будет В этот момент дуга гаснет. После этого ток продолжает убывать до момента пересечения прямых (iro). Этот ток остается в цепи. Он равен

Для полного разрыва цепи ток iro необходимо отключить дополнительным контактом К (рис. 8.5). В этом состоит недостаток метода шунтирования, так как он несколько усложняет коммутационный аппарат.

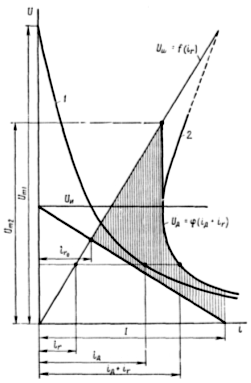

Рис.8.8. Построение вольтамперной характеристики при шунтировании дуги активным сопротивлением

Аналогичных результатов можно достичь, прибегая к шунтированию индуктивности цепи или всей нагрузки. Однако этот метод имеет недостаток, потому что при включенной цепи через шунт будет непрерывно протекать ток и в нем возникнут значительные потери. При сопоставлении рассмотренных методов можно заключить, что более рациональным является применение шунтов на выключателях.

Как уже было сказано, критическим можно назвать такой режим, когда характеристика UA = f(i) делается касательной к внешней характеристике цепи. Длину дуги, при которой наступает такой режим, называют критической. При длине, большей критической, дуга всегда гасится, а при меньшей — возможно устойчивое ее горение.
