Рис.9.2 .Процессы при гашении дуги переменного тока

Теоретически, если пренебречь пиком гашения дуги и затуханием колебаний (контур без потерь), амплитудное значение восстанавливающегося напряжения на дуговом промежутке может достигнуть двойной величины. При третьем переходе тока через нуль прочность промежутка достигает такой величины, что пик восстанавливающегося напряжения U оказывается недостаточным, чтобы вызвать повторное зажигание дуги, и цепь обрывается окончательно. Напряжение на промежутке в своем переходном режиме совершает ряд колебаний и далее меняется с рабочей частотой.

При оценке жесткости сети обычно подразумевают идеальный выключатель, т. е. полагают, что напряжение на дуге равно нулю, а после перехода тока через нуль сопротивление промежутка становится сразу равным бесконечности. При таком предположении восстановление напряжения на выключателе начинается с нуля, а не с пика гашения, и на затухание восстанавливающегося напряжения оказывает влияние только сопротивление цепи.

Существенно важной величиной при оценке жесткости сетей является коэффициент превышения амплитуды, представляющий собой отношение максимальной величины восстанавливающегося напряжения Uвт к мгновенному значению напряжения источника в момент перехода тока через нуль.

Таким образом, условие гашения дуги переменного тока при активной деионизации промежутка может быть сформулировано следующим образом: если после перехода тока через нуль прочность промежутка нарастает быстрее и остается все время выше, чем восстанавливающееся напряжение на выключателе, то процесс заканчивается угасанием дуги.

При несоблюдении этого условия наступают повторный пробой и восстановление дуги.

В. Дуга переменного тока в условиях отключения цепей низкого напряжения

В установках низкого напряжения (до 1000 в) электрическое сопротивление столба дуги обычно бывает соизмеримым с сопротивлением отключаемой цепи, а напряжение на дуге — с напряжением источника питания. В таких условиях уже нельзя пренебрегать влиянием напряжения (и сопротивления) дуги, а с другой стороны, — нельзя не рассматривать явлений на нуле тока, т. е. не учитывать влияния восстановления прочности при переходе тока через нуль.

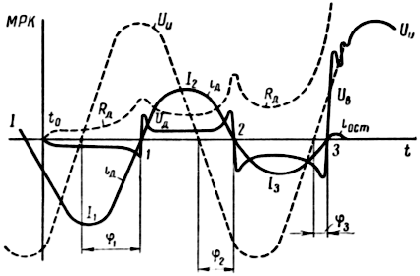

Общая картина процессов при отключении цепи переменного тока низкого напряжения представлена на рис. 9.3. До момента размыкания контактов аппарата (МРК) по цепи протекал ток I, определяемый в совокупности величинами

В момент t0 разомкнулись контакты аппарата и начало возрастать сопротивление дугового промежутка Rд и напряжение на нем UД.

Увеличивающееся при гашении дуги сопротивление Rд приводит к некоторому уменьшению амплитудных значений тока (I1,I2,I3) по полупериодам и уменьшению сдвига фаз между током цепи iД и напряжением источника UИ. Соответствующие углы сдвига фаз, определяемые отрезками времени между моментами перехода через нуль тока дуги и напряжения источника, обозначены через Понятие о сдвиге фаз между током и напряжением относится к синусоидальным явлениям. В процессе гашения электрической дуги в установках низкого напряжения синусоида тока искажается вследствие роста сопротивления дуги. Поэтому понятие о сдвиге фаз здесь носит условный характер. В моменты перехода тока дуги через нуль (точки1 и 2) не создавалось необходимых условий для окончательного погасания дуги за этими переходами и она повторно зажигалась вслед за ними. В момент 3-го перехода тока через нуль такие условия создались, дуга погасла и протекание тока по цепи прекратилось. За этим переходом по цепи может протекать лишь небольшой остаточный ток i0CT, определяемый так называемой остаточной проводимостью межконтактного промежутка аппарата.

При анализе условий возникновения между контактами выключателя электрической прочности, необходимой для гашения дуги, обычно рассматривают раздельно короткие и длинные промежутки с целью наиболее четкого выявления тех особенностей, которые необходимо использовать при конструировании дугогасительных устройств выключателей, предохранителей, контакторов, разрядников и пр.

В действительности, особенно в аппаратах низкого напряжения, имеют место смешанные процессы, т. е. свойственные и коротким, и длинным дугам одновременно.

Рис.9.3.Характер процессов при отключении цепи переменного тока низкого напряжения
