Конструктивные особенности выключателей и их эксплуатационные свойства и характеристики в основном определяются способами гашения дуги, а также средой, в которой дуга горит в процессе отключения. Обычно выключатели переменного тока делят на две большие группы: жидкостные и газовые. Вакуумные выключатели составляют отдельную, третью, группу. Жидкостные выключатели, в свою очередь, делятся на масляные и водяные.

Масляные выключатели в течение многих десятилетий являлись основным типом выключателей, обеспечивавшим надежную работу электрических станций и сетей. И в настоящее время благодаря значительным усовершенствованиям их конструкции они успешно соревнуются во многих областях применения (вплоть до самых высоких напряжений) с другими типами выключателей. В некоторых случаях они даже предпочитаются в эксплуатации из-за простоты конструкции и относительно низкой стоимости.

Главный недостаток масляных выключателей заключается в опасности пожаров и даже взрывов. Этот недостаток ограничивает их применение для внутренних установок.

Рис.2. Заполнение камеры

маслом после

погасания

дуги

Процесс отключения в масле протекает следующим образом. При расхождении контактов выключателя между ними возникает дуга, которая испаряет и разлагает масло, образуя вокруг себя газовый пузырь (рис. 1(а, б)). Отдавая теплоту на испарение и разложение масла, ствол дуги интенсивно охлаждается. Охлаждение способствует ее деионизации и увеличивает восстанавливающуюся прочность остаточного ствола дуги.

Давление, возникающее в выключателе в процессе отключения, играет и отрицательную роль, вызывая чрезмерные механические напряжения в стенках бака и приводя при отключении очень тяжелых КЗ к выбросу масла через выхлопную трубу, расположенную на крышке выключателя. Значение этого давления зависит, прежде всего, от количества энергии, выделяющейся на единицу длины дуги, и от количества возникающих при этом газов. Важную роль играет также циркуляция масла, электромагнитные и другие количественно и качественно трудно оцениваемые процессы.

Давления, возникающие в масляных выключателях при отключении мощностей КЗ, находящихся в пределах их отключающей способности, обычно не превосходят 0,5—0,7 МПа. При несоответствии отключающей способности выключателя отключаемой мощности эти давления значительно выше и иногда приводят к взрывам бака, пожарам и разрушениям в помещениях распределительных устройств.

Подобные взрывы, называемые иногда первичными, могут возникать также из-за отказов механизма, отключающего шунтирующие сопротивления. Не отключенные сопротивления, находящиеся в масле, остаются в этом случае под током, перегреваются н в конце концов сгорают. Образующаяся при этом дуга испаряет огромные количества масла, что и приводит к разрушительным последствиям.

Отключающая способность масляного выключателя с открытой дугой не зависит от длины межконтактного раствора. Эта длина определяется главным образом значением восстанавливающегося напряжения (рис. 3). Зато отмечается сильная зависимость отключающей способности таких выключателей от отключаемого тока, так как эта величина непосредственно влияет на электромагнитные воздействия тока и на интенсивность ионизации ствола дуги (рис.4).

Рис. 3 Рис.4

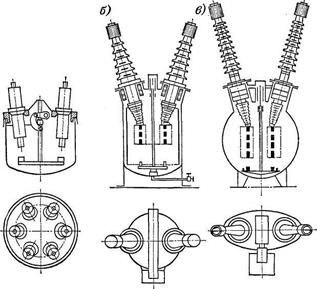

Рис.5. Конструктивные схемы масляных выключателей:

а — однобаковый с открытой дугой;

б — один полюс трехбакового выключателя с двумя дугогасительными камерами на полюс;
