Метод определения магнитных проводимостей воздушных зазоров с учетом влияния ширины грани или диаметра сердечника на боковую удельную проводимость

Этот метод позволяет, пользуясь простыми уравнениями и графиками, провести расчет проводимостей воздушных зазоров с достаточной для практики точностью в 5—8%.

Определение проводимости воздушного зазора прямоугольного полюса по координате

Z

для случая полюс — плоскость

Линии индукции, выходящие из боковых граней, занимают весь объем вокруг полюса и имеют сложную форму (рис.2.1). Поле в результате этого, как уже указывалось, получается не плоскопараллельным. В этом случае вывод аналитической зависимости для магнитной проводимости с боковой грани не представляется возможным. Экспериментальное исследование показывает, что такой характер поля приводит к влиянию ширины полюса на боковую удельную проводимость. При плоскопараллельном поле, когда магнитные линии индукции параллельны боковая удельная проводимость от ширины полюса не зависит. Для учета указанного влияния ширины полюса получено семейство кривых удельной боковой проводимости для прямоугольных полюсов (рис.2.2).

Проводимость между боковой гранью полюса в и плоскостью по высоте координаты z соответственно равна

(2.1)

Кривые удельной проводимости поля с ребер торца для прямоугольных и круглых полюсов представлены на рис.2.3.

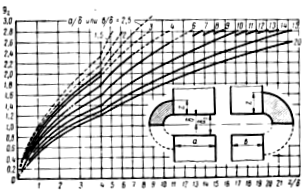

Рис.2.2. Кривые изменения удельной магнитной проводимости поля с боковой грани.

Рис.2.3 .Кривые удельной проводимости поля с ребер торца для прямоугольных и круглых полюсов

Проводимость межу одним ребром и плоскостью определяется по выражению

(2.2)

Б. Полюса цилиндрической формы

Для электрических аппаратов широко применяются магнитные системы с цилиндрическими полюсами. Опыт показывает, что боковая удельная проводимость между цилиндрическими полюсами зависит от величины диаметра полюса (при постоянном 6). Причем наиболее сильная зависимость этой проводимости получается при значительных б и малых d б.

На основании проведенных опытов получены кривые для удельной проводимости потока с цилиндрической поверхности полюса gz (рис.2.4) и удельной проводимости потока с ребра торцевой поверхности gp (см. рис. 2.3). При заданных значениях б, d и координате поля выпучивания z расчет магнитных проводимостей достаточно прост, а погрешность расчета также не превышает 5 -8%.

Определим проводимости воздушного зазора с учетом поля выпучивания для цилиндрических полюсов.

1. Проводимости поля с ребра полюса для расположения полюс — плоскость и полюс — полюс (рис.2.4):

; , (2.3)

где qz — удельная проводимость между ребром торца полюса и плоскостью берется по z/δ из кривой рис.2.4 .

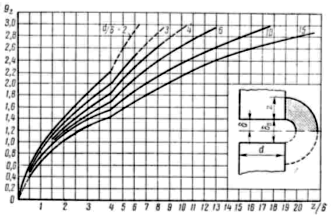

Рис.2.4. Кривые изменения удельной боковой магнитной проводимости
