где ήг = 0,34 для n = 12.

Необходимое сопротивление вертикальных заземлителей

Rв = Rг * Rз / (Rг - Rз) = 24,9*4/ (24,9-4) = 4,76 Ом.

Уточнённое число стержней

nв/ = rв/ Rв*ήв = 24,3/4,76*0,52 = 9,81

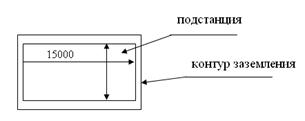

Таким образом окончательно принимаем n = 10, т.е. двух стержней в торцах подстанции не устанавливаем.

Задача 5

Рассчитать для линии 10 кВ максимально-токовую защиту и токовую отсечку, выполняемую с реле РТМ и РТВ, если заданы: максимальный расчётный ток линии 260 А, ток к. з. в конце защищаемой линии 1000 А, ток к. з. в начале линии 6000 А. Двигателей на линии нет. Коэффициент трансформации трансформаторов тока 300/5=60.

Решение.

Определяем ток срабатывания реле РТВ максимально-токовой защиты (защиты от перегрузки):

Iсраб = Кн*Ксх* Iн/ (Кв*К1), где

Кн = 1,2-1,5 - коэффициент надёжности отстройки для учёта погрешности реле и ТТ; Ксх=1 - коэффициент схемы включения реле; Кв = 0,85 - коэффициент возврата реле; К1 - номинальный коэффициент трансформации ТТ.

Iсраб =1,4*1*260/0,85*60 = 7,1 А.

Принимаем ток реле 8 А.

напряжение конденсатор шина трансформатор

Определяем коэффициент чувствительности защиты от перегрузки: Кч= Iкmin/ (Iсраб * К1) ≥ 1,2-1,5,Кч=1000/60*8,0 = 2,1,что больше допустимого Кч=1,5. Определяем ток срабатывания реле токовой отсечки (РТМ):

Iсраб. Т.О. = Кн*Ксх* Iк. з. мах/ К1 = 2*1,73*1000/60 = 57,5 А.

Принимаем Iсраб. Т.О. = 60 А.

Определяем коэффициент чувствительности токовой отсечки: Кч= Iкmin/ (Iсраб * К1) ≥ 1,2-1,5,Кч2=6000/60*60 = 1,67,что удовлетворяет допустимому значению чувствительности.

Задача 6.

К трём силовым распределительным пунктам групповой установки присоединены 24 приёмника длительного режима работы следующих номинальных мощностей: три по 20 кВт, шесть по 10 кВт, пять по 7 кВт и десять по 4,5 кВт.

Определить приведенное число приёмников группы.

Решение

nП = (3*20+6*10+5*7+10*4,5) 2/3*202+6*102+5*72+10*4,52 = 2002/2248 = 18.

Задача 7

Рассчитать трёхфазную сеть, питающую приёмники электроэнергии мощностью 40 кВт, частотой 400 Гц и напряжением 380 В; cosφ=0,7. Напряжение генераторов 400 В, приёмники находятся от источника питания на расстоянии 250 м.

Решение.

Ток приёмников электроэнергии.

I = P*103/√3*Uном* cosφ = 40*103/√3*380*0,7 = 87 А.

Для этой сети принимаем одножильные изолированные провода марки АПВ. По таблицам ПУЭ выбираем способ прокладки проводов в стальных трубах для возможности их защиты от механических воздействий при открытой и скрытой прокладке на допустимой высоте (ниже 2 м). Производим выбор проводов на нагрев. По ПУЭ для частоты 400 Гц и тока 87 А выбираем провод сечением 35 мм2, для которого допустимый ток 93 А.

После этого проверяем выбранное сечение проводов по потерям напряжения. По таблицам для cosφ=0,7 и сечения 35 мм2 потери напряжения на 1 А*км равны 0,528%, тогда потери напряжения в сети определяются как

ΔU1 = 0,528*87*0,25 = 11,5%

Допустимые потери напряжения в сети при допустимом отклонении напряжения на зажимах приёмников на 5% ниже номинального равны
