Пошаговая инструкция по работе с программой Endeavour 1.2
Endeavour использует следующие ниспадающие меню:
· File - чтобы создать новый документ, чтобы открыть существующий, сохранять документ, печатать или делать предварительный просмотр печати, или выходить
· Edit - подобно в большинстве других приложений Windows, типа "Отмена", "Восстановите", "Копируйте", "Выделите всё", и т.д.
· View - чтобы переключить между несколькими областями окна документа
· Diffraction - чтобы открыть пик или индексы (h k l) в файл или изменять порошок, копируя параметры настройки.
· Structure - чтобы редактировать структурные параметры (ячейка, пространственная группа, атомные позиции),запускать или останавливать решение структуры так же как преобразовать к другой пространственной группе
· Build - чтобы создать изображение структуры в зависимости от структурных параметров.
· Picture - чтобы изменить вид и ориентацию изображения структуры
· Tools - режим Info, интерактивное измерение расстояний и углов .Вычисление потенциальных параметров.
· Window - подобно в большинстве приложений Windows, чтобы переключаться между окнами документа или упорядочивать их.
· Help - чтобы открыть Справку Приложения или переместиться к Странице Поддержки в Internet

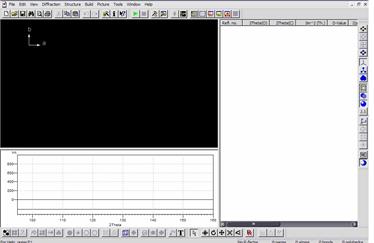

Рисунок 1 Рабочая область программы
Рассмотрим принцип работы программы на простом примере:
В меню файл создаём новый документ, нажимая на
В появившемся окне выбираем «кристаллическую структуру» (”Crystal Structure”).
Новый пустой документ появляется на экране Как Вы видите, экран по умолчанию разделен на три части:
· В верхней левой области находится сама структура
· Порошковая диаграмма показывается в более низкой левой области,
· Справа отражены выводы и расчёты в различных формах
Далее нам нужно ввести наши данные. Это можно сделать с помощью команды ”Start Solution .” в меню «Structure» или нажав соответствующую иконку на панели инструментов. Перед вами появится первая страница мастера. (см. рис.)
Рисунок 2
Пожалуйста введите 5.6095 в поля ”a”, ”b” и ”c” и 90 в полях "альфа", ”бэта” и "гамма". В этом примере, мы предполагаем, что нам не нужно определять пространственную группу. По умолчанию значение пространственной группы равно P1. Переходим к следующей странице мастера:
Рисунок 3
Мы предполагаем, что наш состав состоит из индивидуальных атомов или ионов, поэтому эту страницу можно пропустить и перейти к следующей странице:
Рисунок 4
Вводим в ячейку “Elements” название элемента. Во вторую ячейку - его степень окисления. В третью - количество атомов, по которым нужно суммировать элемент. После чего нажимаем кнопку “add” Например: BiFeO3
Bi +5 1
· Fe +3 1
· O -2 3
Можно задать также значение Z : 1 ( по умолчанию)
После того как все элементы добавлены переходим к следующей странице:
Рисунок 5
Страница 4 ( рис 5 ) специализирована для ввода данных дифракции. Сначала, Вы должны открыть готовый файл о данных дифракции как список 2q и соответствующие значения интенсивности. Выберите ”Открыть . ”. Обычное файловое диалоговое окно Windows появляется с файлом расширения - .dif” который является заданным по умолчанию расширением файла для этого вида представления данных ифракции.
Рисунок 6

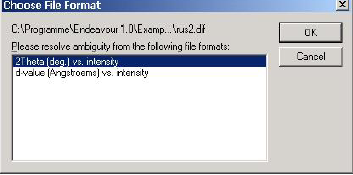

В последствии, диалоговое окно спросит вас, содержит ли ваш пиковый файл списка (2Theta) или (d) данные
