Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на линию действия силы. Длина этого перпендикуляра и будет плечом данной силы.

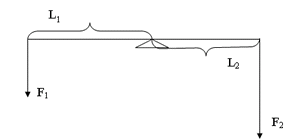

F1, F2 - силы, действующие на рычаг.

L1 L2 - плечи сил, действующих на рычаг.

Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил.

Это правило можно записать в виде формулы.

F1 / F2 = L1 / L2

Правило равновесия рычага было установлено Архимедом.

Из этого правила видно, что меньшей силой можно уравновесить при помощи рычага большую силу. Во сколько раз одно плечо больше второго, во столько раз силы приложенная к одному плечу больше силы, приложенной ко второму плечу.

Простейший механизм — устройства, дающие выигрыш в силе. Представляют собой элементы более сложных механизмов. Некоторые из простейщих механизмов появились в глубокой древности.

Принято выделять шесть простейших механизмов из которых четыре являются разновидностью двух основных:

Наклонная плоскость

Клин— позволяет увеличить давление за счет концентрации массы на малой площади. Используется в копье

, лопате

и пуле.

Винт

— используется в шурупах

, для подъема воды (Архимедов винт

), в качестве сверлав дреляхи отбойных молотках

.

Рычаг

— описан Архимедом

. Используется для подъема тяжестей, в качестве выключателей и спусковых крючков (Шатун-кривошип

— используется в ткацком станке, паровой машине

, двигателях внутреннего сгорания

).

Ворот

— используется для подъема воды в колодцах и для ременной передачи.

Блок

Колесо— используется в транспорте

и в системе зубчатой передачи. Изобретено шумерами

в III тыс. до н. э.

Поршень

— позволяет использовать энергию расширяющихся нагретых газов

или пара. Применяется в огнестрельном оружии

и паровой машине

Простые механизмы

С древних времен для облегчения своего труда человек использует различные механизмы (греч. "механэ" - машина, орудие).

Клин, вбиваемый в полено, действует на него сверху вниз. При этом он раздвигает образующиеся половинки влево и вправо. То есть клин изменяет направление действия силы. Кроме того, сила, с которой он раздвигает половинки бревна, гораздо больше силы, с которой молот воздействует на клин. Следовательно, клин изменяет и числовое значение приложенной силы.

Клин - одна из разновидностей простого механизма под названием "наклонная плоскость". Ее применяют, чтобы получить выигрыш в силе, то есть при помощи меньшей силы противодействовать большей силе. Взгляните на рисунок. Вкатывая бочки по наклонной плоскости, пираты прикладывают меньшую силу, нежели если бы они поднимали бочки на веревках. Другими словами, силы, прикладываемые пиратами, меньше веса бочек.

Второй разновидностью наклонной плоскости является винт. Взгляните на рисунок. Вы видите картонный треугольник, расположенный рядом с цилиндром (рис. "б"). Наклонной плоскостью служит ребро картона. Обернув треугольник вокруг цилиндра, мы получим винтовую наклонную плоскость (рис. "в"). Подобно клину, винт может изменять направление и/или числовое значение приложенной силы.
