Разработка микросхемы для счётчика слабого бета-излучения

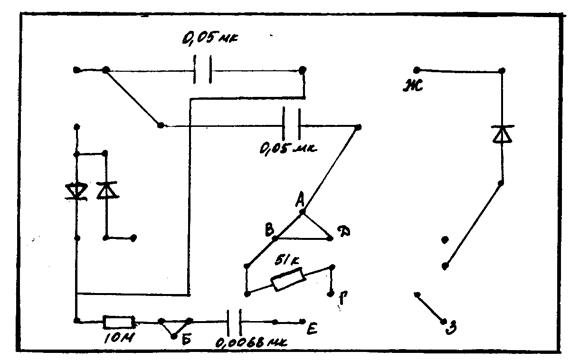

После тщательной проверки работоспособность схемы (рис.17) с счётчиком СТБ-13, необходимо разработать микросхему, чтобы наш счётчик был компактным и удобным в применении.
А – счётчик СТВ-13 (4-ый контакт);
Б – счётчик СТВ-13 (8-ой контакт);
В – трансформатор (5-ый вывод);
Г – индикатор;
Д – миллиамперметр;
Е – трансформатор (8 – ой вывод);
Ж – трансформатор (6 - ой вывод);
З – миллиамперметр.
