Регуляторы напряжения РН-180 и РН-120У
Угольные регуляторы РН-180 и РН-120У предназначены для автоматического поддержания в заданных пределах напряжения стартер-генераторов и генератора ГС-24Б при изменении их скорости вращения и нагрузки в генераторном режиме. Одновременно регуляторы поддерживают равномерное распределение нагрузки при параллельной работе стартер-генераторов.
Регулятор напряжения представляет собой электромагнитный регулятор реостатного типа с плавным изменением сопротивления угольного столба.
Основными частями регулятора являются собственно регулятор, плита с амортизаторами, основание, штепсельный разъем, три сопротивления и колодка с германиевым диодом.
Принципиальная схема регулятора изображена на рис. 4.
Процесс регулирования протекает следующим образом: при повышении напряжения генератора увеличивается ток в рабочей обмотке l1 регулятора 704, находящейся под напряжением генератора. Следовательно, увеличивается сила электромагнита, за счет которой якорь, преодолевая сопротивление пружины, начинает притягиваться к сердечнику.
Давление на угольный столб, включенный последовательно с обмоткой возбуждения, уменьшается, и сопротивление его растет, что приводит к уменьшению тока цепи возбуждения генератора. Напряжение генератора снижается до номинального значения. При снижении напряжения генератора процесс регулирования происходит в обратном порядке.
Чтобы изменение температуры не влияло на работу регулятора, он имеет обмотку l3 температурной компенсации и константановые сопротивления R1 и R2.
Для повышения устойчивости работы регулятора в его схеме предусмотрены диоды и стабилизирующее сопротивление R3, способствующее уменьшению колебаний напряжения и их затуханию.
Обмотка параллельной работы обеспечивает нормальную работу параллельно работающих генераторов. Обмотки регуляторов, работающих с параллельно включенными генераторами, соединяются навстречу друг другу и служат для уравнивания нагрузок генераторов путем автоматического корректирования их напряжений.
Величину напряжения, поддерживаемого регулятором, можно подрегулировать с помощью выносных сопротивлений, установленных на щитке управления электроэнергетикой.
Основные данные РН-120У
Нормальное регулируемое напряжение, В…………………… 28,5
Максимальная мощность,
рассеиваемая угольным столбом, Вт……………………………. 120
Режим работы………………………………………………. продолжительный
Диапазон поддерживаемых напряжений, В…………………. 26,3–30±0,2
Ток, потребляемый рабочей обмоткой
регулятора, А, не более………………………………………………. 0,870
Уровень напряжения генератора,
обеспечиваемый выносным сопротивлением ВС-25Б, В. в пределах ±1,5
Масса, кг. не более………………………………………………………. 2,0

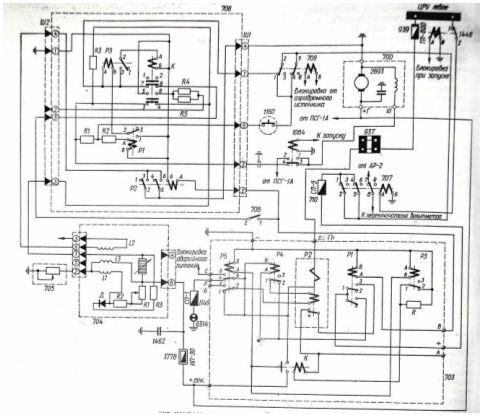

Рис. 4 Принципиальная схема соединения комплексного аппарата ДМР-600Т, автомата АЗП-8, регулятора РН-180 стартер-генератора СТГ-18ТМ левого двигателя: 700 – стартер-генератор СТГ-18ТМ; 703 – комплексный аппарат ДМР-600Т; 704 – регулятор напряжения РН-180; 705-выносное сопротивление ВС-25Б; 706-автомат защиты от перенапряжений АЗП-8М; 707 – реле блокировки включения ДМР при запуске; 708 – выключатель генератора; 709 – реле блокировки включения ДМР при подключенном аэродромном источнике; 710 – предохранитель в цепи включения ДМР; 937 – шунт амперметра генератора; 939 – предохранитель в цепи питания бортсети генератором; 1084 – контактор переключения обмотки возбуждения генератора; 1146 – предохранитель в цепи сигнализации отказа генератора; 1160-кнопка аварийного отключения генератора; 1446 – реле времени, блокирующее включение ДМР на время запуска; 1462 – конденсатор; 1778 – предохранитель в цепи регулятора напряжения; 2693 – конденсатор; 6314 – лампа сигнализации отказа генератора.
