Технические параметры синхронных генераторов

Страница 6

Х23=Х5+Х11=15,36+5,25=20,61 о. е. Х23=Х24=20,61 о. е. X23=X24=20,61 о. е.

Результирующее сопротивление цепи однотипных генераторов G1, G2, G3, G4, G5, G6.

Х26=о. е.

Х27=о. е.

Х28=о. е.

Объединяются генераторы G1,G2, G3, G4.

о. е.

Х25=Х16//Х17+Х18=о. е.

Получили схему замещения

Рис. 7 Лучевая схема замещения

Необходимо произвести разделение цепей связанных цепей КЗ т. к. через сопротивление (13) проходят токи от двух источников.

Эквивалентное сопротивление

Хэкв=Х29//Х25=о.е.

Результирующие сопротивление

Хрез=Хэкв+Х13=1,9+5,6=7,5 о. е.

Коэффициент распределение токов КЗ по связанным ветвям КЗ

проверка: С1+С2=1 0,4+0,6=1

Результирующие сопротивление по связанным ветвям

о. е.

о. е.

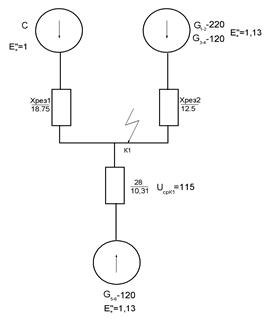

Рис. 8

Начальное значение периодической составляющей тока КЗ

Ino=

Где Х* - результирующие сопротивление ветви схемы

Iб – базовый ток

кА

Ветвь энергосистемы

InoС=кА

Ветвь эквивалентного источника G1-4

InoG1-4=кА

Ветвь эквивалентного источника G5-6

InoG5-6=кА

Суммарный ток

ΣInoK1=Inoc+InoG1-4+InoG5-6=2.7+4.54+5,5=12,74 кА

8.3. Короткое замыкание в точке К2 (на выводе генератора G4) использую частично результаты преобразования предыдущую схему замещения для данной точки КЗ можно представить в виде, показанном на рис. 8.

Рис. 9

Объединяю генераторы G1-2-G3 в G1-3

о. е.

Объединяю генераторы G1-3 c энергосистемой

о. е.

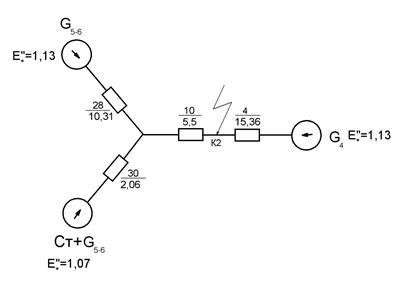

Рис. 10

Провожу разделение цепей для точки КЗ

Определяю эквивалентное сопротивление

Хэкв=Х28//Х30=о. е.

Определяю результирующие сопротивление

Хрез=Хэкв+Х10=1,72+5,5=7,22 о.е.

Определяю коэффициент распределения тока КЗ по ветвям

проверка: С1+С2=1 0,16+0,84=1

Проверяю сопротивление ветвей с учётом распределения

о. е.

о. е.

Определяю начальную периодическую составляющую тока КЗ в точке К2 по ветвям
