Рис. 2.7 – Наложение обмотки на сердечник якоря (а) и

расположение якорных катушек в пазах (б):

1 – якорные катушки, 2 – сердечник якоря, 3 – коллектор,

4, 5 – верхняя и нижняя стороны якорной катушки

Щеточный аппарат.

По цилиндрической части коллектора скользят щетки, установленные в щеткодержателях. Щетки представляют собой прямоугольные бруски из композиции, выполненной на основе графита. Они предназначены для соединения коллектора с внешней цепью и прижимаются к поверхности коллектора пружинами (рис. 2.9, а). При вращении якоря щетки сохраняют неизменное положение по отношению к полюсам машины. Щеткодержатели укрепляют на щеточных пальцах и изолируются от них. Щеточные пальцы, в свою очередь, крепят либо к

подшипниковому щиту, либо к траверсе, которая позволяет при необходимости поворачивать всю систему щеток по отношению к полюсам машины. В машинах малой мощности часто применяют трубчатые щеткодержатели (рис. 2.9, б), устанавливаемые непосредственно в подшипниковом щите. Щетки (рис. 2.10) в зависимости от состава, способа изготовления и физических свойств могут иметь различную маркировку. Все марки объединяются в шесть основных групп: угольно-графитные, графитные, электрографитированные, медно-графитные, бронзо-графитные и серебряно-графитные. Для каждой машины следует применять только щетки установленной марки, которая выбирается заводом-изготовителем исходя из условий работы машины.

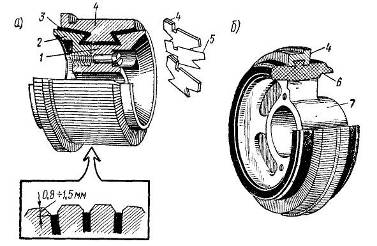

Рис. 2.8 – Коллектор машины постоянного тока с металлическим (а)

и пластмассовым (б) корпусом:

1 – корпус, 2 – нажимной фланец, 3-изоляционные манжеты, 4 – коллекторные пластины, 5 – изоляционные прокладки, 6 – пластмасса, 7 – втулка

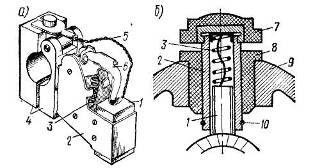

Рис. 2.9 – Щеткодержатели машин средней (а) и малой (б) мощности:

1 – щетка, 2 – обойма, 3 – пружина, 4 – зажимы для крепления к щеточному пальцу, 5-щеточным канатик, 6 – нажимной палец, 7 – колпак, 8 – иэолящ. олная втулка, 9 – подшипниковый щит, 10 – зажим для выводного проводника
