Высоковольтные предохранители

Страница 1

а) Назначение, предъявляемые требования.

При напряжении выше 3 кВ и частоте 50 Гц применяются высоковольтные предохранители. Процесс нагрева плавкой вставки в высоковольтных предохранителях протекает так же, как и

в предохранителях низкого напряжения.

В отношении времени плавления к высоковольтным предохранителям предъявляется следующее общее требование: длительность плавления вставки должна быть менее 2 ч при токе перегрузки, равном 2 Iном., и более 1 ч при токе перегрузки, равном 1,3 Iном

Высоковольтные предохранители часто применяются для защиты трансформаторов напряжения от КЗ. Ток, текущий через предохранитель в номинальном режиме, не превышает доли ампера. В таких предохранителях время плавления вставки равно 1 мин при токе 1,25—2,5 А.

В связи с высоким значением восстанавливающегося напряжения процесс гашения дуги усложняется. В связи с этим изменяются габаритные размеры и

конструкция высоковольтных предохранителей. Наибольшее распространение получили предохранители с мелкозернистым наполнителем и

стреляющего типа.

б) Предохранители с мелкозернистым наполнителем. Размер зерен и материал такие же, как и в низковольтных предохранителях. Длина плавкой вставки, м, таких предохранителей может быть определена по эмпирической формуле

где Uном. — номинальное напряжение предохранителя, кВ.

Для эффективного гашения дуги плавкая вставка берется малого диаметра.

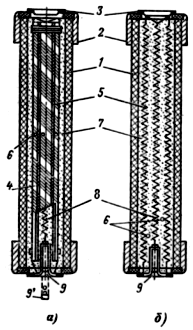

Предохранители типа ПК на напряжение 6—10 кВ (рис. 16.12, а) содержат фарфоровый цилиндр /, армированный по торцам латунными колпаками 2. Наполнитель 7 в виде песка засыпается через отверстие в колпаке, которое после засыпки запаивается крышкой 3. В предохранителях на ток до 7,5 А медная плавкая вставка 5 наматывается на керамический рифленый каркасе. Это позволяет увеличить длину плавкой вставки и эффект токоограничения, а следовательно, повысить отключаемый ток. Однако при перегрузках, меньших 3 /иом, возможно образование токопроводящего канала из материала каркаса и расплавившейся вставки. В результате наступает тепловое разрушение предохранителя. Поэтому предохранители с каркасом следует применять только для защиты от КЗ.

При номинальных токах, превышающих 7,5 А, плавкая вставка выполняется в виде параллельных спиралей (рис. 11.7,а). Применение параллельных вставок позволяет увеличить номинальный ток до 100 А при Uном.=3 кВ. При напряжении 10 кВ номинальный ток предохранителя равен 50 А. При токе 200 А приходится устанавливать четыре параллельных предохранителя. Применение параллельных вставок позволяет изготавливать их из медной или серебряной проволоки малого диаметра и сохранять эффект узкой щели в процессе дугогашения. Для снижения температуры предохранителя при небольших длительных перегрузках плавкие вставки имеют оловянные шарики 6.

Предохранитель имеет указатель срабатывания 9. На указатель 9 действует пружина, которая удерживается во втянутом состоянии специальной плавкой вставкой 8. Эта вставка перегорает после перегорания основных вставок 5. При этом указатель освобождается и выбрасывается в положение 9 с силой, определяемой пружиной. Этот указатель можно использовать для автоматического отключения выключателя нагрузки после отключения КЗ предохранителем. Указатель 9 может быть использован также в предохранителях с автоматическим повторным включением. В этом случае срабатывание указателя в первом предохранителе ведет к параллельному подключению к нему другого предохранителя с исправной плавкой вставкой.

При КЗ плавкая вставка испаряется по всей длине и в цепь вводится длинная дуга, горящая в узкой щели и имеющая высокое сопротивление, особенно в начальной стадии, когда пары металла недостаточно ионизированы. Все это приводит к возникновению больших перенапряжений — до 4,5 Uном на контактах предохранителя. Для ограничения перенапряжений применяются вставки переменного сечения. Вначале сгорает участок меньшего сечения, а затем большего. В результате длина дуги растет медленней.
