При θ < 0 (двигательный режим) ось потока возбуждения отстает от оси суммарного потока (рис. 1.36, в), вследствие чего тангенциальные составляющие электромагнитных сил, возникающих между ротором и статором, создают вращающий момент.

Условия статической устойчивости.

Угловая характеристика синхронной машины имеет важное значение для оценки ее статической устойчивости и степени перегружаемости. Под статической устойчивостью

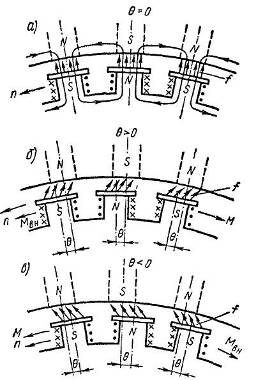

Рис. 1.36 – Картина взаимодействия потоков Фв и ∑Ф в синхронной машине

синхронной машины, работающей параллельно с сетью, понимается ее способность сохранять синхронное вращение (т.е. условие n2 = n1) при изменении внешнего вращающего момента Мвн, приложенного к его валу. Статическая устойчивость обеспечивается только при углах θ, соответствующих М < Ммакс.

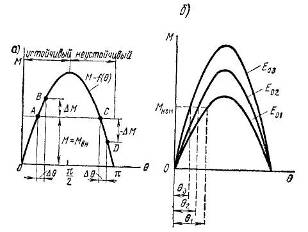

Рис. 1.37 – Зоны устойчивой и неустойчивой работы на угловой характеристике синхронного генератора (а) и угловые характеристики при различных токах возбуждения (б)

Рассмотрим более подробно этот вопрос. Допустим, что генератор работает при некотором внешнем моменте Мвн, передаваемом его ротору от первичного двигателя. При этом ось полюсов ротора сдвинута на некоторый угол θ относительно оси суммарного потока ∑Ф и машина развивает электромагнитный момент М, который можно считать равным Мвн (рис. 1.37, а, точки А и С). Если момент Мвн возрастает, то ротор генератора ускоряется, что приводит к увеличению угла θ до θ + Δθ. При работе машины в точке А возрастание угла θ вызывает увеличение электромагнитного момента до величины М + ΔМ (точка В); в результате равновесие моментов, действующих на вал ротора, восстанавливается и машина после некоторого колебательного процесса продолжает работать с синхронной частотой вращения. Аналогичный процесс имеет место и при уменьшении Мвн; при этом соответственно уменьшаются угол θ и момент М, а следовательно, равновесие моментов также восстанавливается. Однако если машина работает при π/2 < θ < π

(точка С), то увеличение угла θ вызывает уменьшение электромагнитного момента до величины М – ΔM (точка D). В результате равновесие моментов, действующих на вал ротора, нарушается, ротор продолжает ускоряться, а угол θ–возрастать. Возрастание угла θ может привести к двум результатам: 1) машина перейдет в точку устойчивой работы (аналогичную точке А) на последующих положительных полуволнах; 2) ротор по инерции проскочит устойчивые положения и произойдет выпадение из синхронизма, т.е. ротор начнет вращаться с частотой, отличающейся от частоты вращения магнитного поля статора.

Выпадение из синхронизма является аварийным режимом, так как оно сопровождается протеканием по обмотке якоря больших токов. Это объясняется тем, что э.д. с. генератора Е и напряжение сети Uc при указанном режиме могут складываться по контуру «генератор–сеть», а не вычитаться, как при нормальной работе.

Если внешний момент по какой-либо причине снижается, то при работе машины в точке С угол θ уменьшается, возрастает электромагнитный момент, что приводит к дальнейшему уменьшению угла θ и переходу к работе в устойчивой точке А.

Из рассмотрения рис. 1.37, а следует, что синхронная машина работает устойчиво, если dM/dθ > 0, и неустойчиво, если dM/dθ < 0; чем меньше угол θ, тем более устойчиво работает машина.

Если машина работает в установившемся режиме при некотором угле θ, то малое отклонение Δθ от этого угла сопровождается возникновением момента ΔM = (dM/dθ)Δθ, который стремится восстановить исходный угол θ. Этот момент называют синхронизирующим. Ему соответствует понятие синхронизирующей мощности ΔPэм = (dPэм/dθ)Δθ.

Производные dM/dθ и dPэм/dθ называют соответственно коэффициентами синхронизирующего момента и синхронизирующей мощности (иногда их называют удельным синхронизирующим моментом и удельной синхронизирующей мощностью). При неявнополюсной машине

; .

Коэффициент синхронизирующего момента имеет максимальное значение при θ = 0 и уменьшается с возрастанием θ; при θ ≈ π/2 он обращается в нуль, поэтому синхронные машины обычно работают с θ = 20÷35°, что соответствует двукратному или несколько большему запасу по моменту.
