Рис. 2

Необходимость разбиения на диапазоны вызвана отмеченными выше ограничениями напряжения холостого хода. Регулирование тока за счет изменения тока возбуждения в обмотке ОВН возможно только начиная с максимального тока, соответствующего максимально допустимому значению напряжения холостого хода, и должно быть, закончено при значениях тока, соответствующих минимальным значениям напряжения холостого хода по условиям стабильности процесса. Однако в этом случае обычно получаются слишком узкие пределы регулирования тока и соответственно плохое использование генератора. Во избежание этого недостатка в схеме генераторов предусмотрена возможность подключения большего числа витков последовательной размагничивающей обмотки ОВП. При большем числе витков обмотки ОВП характеристики генератора будут более крутыми, т.е. при тех же значениях напряжения холостого хода будут меньшие значения рабочего тока и другой диапазон регулирования тока (Рис. 2

). Переключение витков обмотки ОВП обычно осуществляется подключением сварочного провода к другому выводному зажиму.

Все сказанное выше о требованиях к внешним статическим характеристикам генераторов не может определить однозначно степень пригодности сварочного генератора для ручной дуговой сварки. Дело в том, что в процессе сварки значения напряжения и тока непрерывно изменяются с большой скоростью.

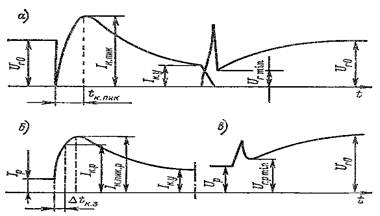

Рис. 3 - К определению показателей качества переходных процессов сварочного генератора: а - холостой ход-короткое замыкание-холостой ход; б - рабочий режим-короткое замыкание; в - рабочий режим-холостой ход

Эти изменения вызваны механизмом первоначального возбуждения дуги и процессами переноса электродного металла в сварочную ванну во время сварки. При зажигании дуги происходит замыкание сварочной цепи электродом на изделие и последующий ее обрыв с возбуждением дуги. В процессе горения дуги расплавленный электродный металл переносится в сварочную ванну каплями, которые периодически накоротко замыкают дуговой промежуток. После каждого короткого замыкания дугового промежутка каплей расплавленного металла происходит обрыв капли и последующее повторное возбуждение дуги. Таким образом, во время сварки генератор работает в постоянно изменяющемся динамическом режиме. Поэтому стабильность возбуждения и горения дуги, а также качество переноса металла в большой степени определяются не только статическими свойствами генератора, о которых говорилось ранее, но и его динамическими свойствами, т.е. качеством переходных процессов сварочного генератора в условиях быстроизменяющихся возмущений по длине дуги. Динамические свойства генератора определяются совокупностью показателей качества его переходных процессов, определяемых по осциллограммам. Переходные процессы обычно исследуются и рассчитываются не по реальной нагрузке - сварочной дуге, а определяются нагрузкой генератора омическим сопротивлением или противо-ЭДС. Осциллограммы, позволяющие приближенно судить о динамических свойствах сварочного генератора, показаны на рис. 3 осциллограмма, в наибольшей степени близка к процессу первоначального возбуждения дуги, б - к короткому замыканию дугового промежутка каплей расплавленного металла (без повторного возбуждения дуги), в - к обрыву процесса сварки.

В реальном процессе сварки обрыв короткого замыкания при первоначальном возбуждении дуги, как и обрыв капли, обычно происходит значительно раньше достижения током короткого замыкания установившегося значения., однако для большей наглядности и простоты дальнейшего объяснения на рис.3 это не показано.

Большинство из приведенных на рис.3 показателей в определенной мере позволяет судить о пригодности сварочного генератора к ручной дуговой сварке. Так, например, пиковое значение тока при коротком замыкании с холостого хода или его относительное значение. На этот процесс также влияет минимальное напряжение после обрыва установившегося короткого замыкания или его относительное значение.

Осциллограммы б

и вна рис. 3
