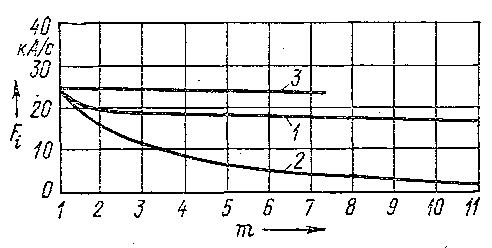

Рис. 5 - Зависимость средней скорости нарастания тока короткого замыкания генератора ГСО-300А от изменения параметров цепей якоря и возбуждения в диапазоне малых токов (U = 62 В; I = 629 А; ∆t = 0,006 с)

Обозначения на кривых - см. Рис. 4.

Следует также учесть, что рассмотренная выше взаимосвязь Динамических свойств генератора с его параметрами носит приближенный характер и может быть использована на практике лишь для ориентировочного выбора основных способов улучшения сварочных свойств генераторов.

Более точный выбор таких способов требует детального исследования переходных процессов. Так, например, роль индуктивности рассеяния цепи якоря сварочного генератора не ограничивается описанным выше влиянием на экстремальные значения тока и напряжения при ступенчатых возмущениях по длине дуги. Индуктивность цепи якоря генератора благоприятно влияет на процесс сварки также и в связи с наведением в ней ЭДС самоиндукции при возникновении скоростных возмущений по длине дуги. Более подробный анализ этого влияния можно найти в литературе по сварке.

Принципы построения у генераторов жестких внешних статических характеристик для автоматизированной сварки значительно проще, чем крутопадающих характеристик. Это объясняется тем, что любой коллекторный генератор общего применения имеет пологопадающую внешнюю статическую характеристику. Наклон этой характеристики, как известно, обусловливается в основном падением напряжения в элементах омического сопротивления цепи якоря и падением напряжения, связанным с размагничивающим действием поперечной и продольной реакции якоря. Для компенсации этих падений напряжения с целью получения более жестких характеристик сварочные генераторы имеют обычно небольшую последовательную обмотку возбуждения ОВП (см, Рис.1), МДС которой направлена согласно с МДС обмотки независимого возбуждения. Регулирование напряжения сварочного генератора в данном случае также осуществляется изменением тока возбуждения реостатом в цепи возбуждения. Некоторые генераторы с жесткими характеристиками выполняются с самовозбуждением.
